Mô tả

Trong công tác thiết kế và thi công kết cấu áo đường mềm, việc kiểm soát hiện tượng nứt phản ảnh và hằn lún vệt bánh xe luôn là bài toán nan giải. Bằng việc ứng dụng vật liệu lưới địa kỹ thuật cốt sợi thủy tinh cường độ 50/50 kN/m, các kỹ sư không chỉ giải quyết triệt để vấn đề cơ học này mà còn tối ưu hóa chi phí vòng đời dự án (LCCA) cho các cấp đường có lưu lượng giao thông vừa và nhẹ. Dưới đây là bộ tài liệu kỹ thuật chuyên sâu về thông số, tiêu chuẩn nghiệm thu và biện pháp thi công tại hiện trường dành riêng cho dòng sản phẩm này.

Lưới địa cốt sợi thủy tinh cường độ 50/50 là gì?

Dưới góc độ cơ học kết cấu áo đường, lưới địa cốt sợi thủy tinh (Fiberglass Geogrid) là một mặt phẳng gia cường, đóng vai trò như một “bộ khung xương” phân tán ứng suất kéo phát sinh dưới đáy lớp bê tông nhựa.

Để hiểu rõ bản chất và công năng của dòng vật liệu này, chúng ta cần bóc tách hai yếu tố cốt lõi cấu thành nên sản phẩm: ý nghĩa của hệ số chịu lực “50/50” và đặc tính hóa lý của tổ hợp vật liệu.

Giải mã hệ số chịu lực 50/50 kN/m

Con số 50/50 không phải là tỷ lệ pha trộn thành phần vật liệu, mà là thông số biểu diễn Cường độ chịu kéo đứt tối thiểu (Ultimate Tensile Strength) của lưới trên cả hai trục tọa độ:

• 50 kN/m thứ nhất (Phương dọc – MD): Khả năng chịu lực kéo đứt dọc theo chiều cuộn lưới (Machine Direction) đạt mức tối thiểu 50 kilo-Newton trên mỗi mét bề rộng.
• 50 kN/m thứ hai (Phương ngang – CMD): Khả năng chịu lực kéo đứt ngang theo chiều khổ lưới (Cross Machine Direction) cũng đạt mức tương đương 50 kN/m.

Sự cân bằng tuyệt đối giữa MD và CMD này tạo ra một mạng lưới truyền tải lực đẳng hướng cơ học. Khi lốp xe tải trọng lớn tác dụng lực thẳng đứng (tải trọng động) xuống mặt đường, tấm lưới sẽ tiếp nhận và phân tán đồng đều ứng suất kéo xé ra xung quanh theo mọi hướng. Cơ chế này triệt tiêu hoàn toàn sự tập trung ứng suất cục bộ – nguyên nhân gốc rễ gây ra các vệt hằn lún và hiện tượng nứt phản ảnh (Reflection Cracking) trên bề mặt thảm nhựa.

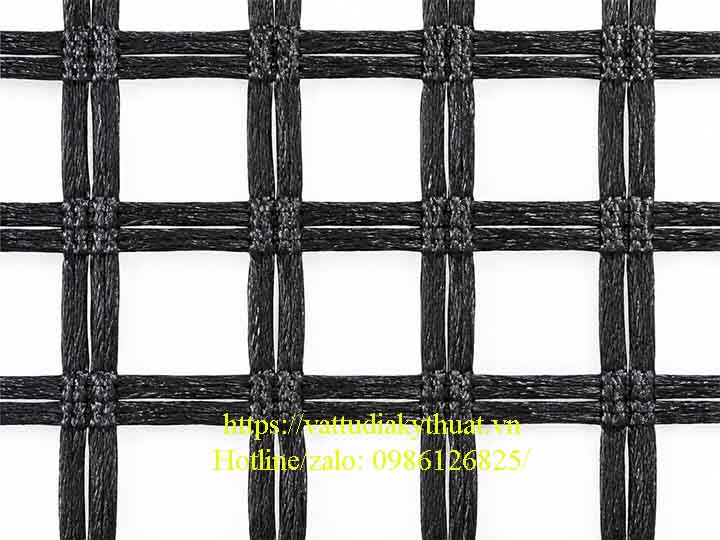

Cấu tạo vật liệu màng phức hợp (Composite)

Lưới 50/50 không chỉ đơn thuần là các bó sợi thủy tinh thô, mà là một tổ hợp vật liệu (Composite) được thiết kế chuyên biệt để “sinh tồn” trong môi trường thi công thảm nhựa vô cùng khắc nghiệt:

• Cốt sợi thủy tinh (Fiberglass Core): Đảm nhiệm vai trò chịu lực chính. Cốt sợi thủy tinh sở hữu mô-đun đàn hồi cực cao và độ giãn dài khi đứt rất thấp (dưới 3%). Điều này đồng nghĩa với việc vật liệu gần như không bị biến dạng dẻo khi chịu lực kéo kéo dài, khóa chặt chuyển động của lớp cấp phối hoặc lớp asphalt xung quanh.
• Lớp phủ bảo vệ (Bitumen/Polymer Coating): Đây là “lớp áo giáp” bảo vệ lõi thủy tinh, mang lại hai tác dụng sống còn:
  • Kháng nhiệt độ cực hạn: Lớp phủ giúp vật liệu chịu được nhiệt độ lên đến hơn 230°C. Nhờ đó, lưới hoàn toàn trơ về mặt cơ học, không bị nóng chảy hay suy giảm cường độ khi máy rải thảm bê tông nhựa nóng (thiết bị thường vận hành ở mức 130°C – 160°C) đè trực tiếp lên bề mặt.
  • Kháng kiềm và tăng liên kết cơ học: Bảo vệ cốt thủy tinh khỏi sự ăn mòn của hóa chất trong môi trường đất nền hoặc nhựa đường, đồng thời tạo ra bề mặt nhám lý tưởng. Khi kết hợp với lớp nhũ tương tưới dính bám, nó giúp màng lưới và lớp thảm asphalt liên kết thành một khối đồng nhất, không bị hiện tượng trượt lớp.

Bảng thông số kỹ thuật (Specs) & Phương pháp thử tiêu chuẩn

Trong công tác quản lý chất lượng (QA/QC) tại dự án, việc nghiệm thu vật liệu đầu vào không thể chỉ dựa trên cảm quan mà bắt buộc phải đối chiếu với các chỉ tiêu cơ lý được đo lường tại phòng thí nghiệm hợp chuẩn (LAS-XD).

Dưới đây là bảng thông số kỹ thuật tiêu chuẩn của dòng lưới địa cốt sợi thủy tinh cường độ 50/50 kN/m, được tham chiếu theo hệ thống tiêu chuẩn ASTM (Hiệp hội Vật liệu và Thử nghiệm Hoa Kỳ) – hệ quy chuẩn được Bộ Giao thông Vận tải áp dụng phổ biến nhất trong các thiết kế hạ tầng hiện nay.

Bảng chỉ tiêu cơ lý vật liệu lưới cốt sợi thủy tinh 50/50 kN/m

STT	Chỉ tiêu kỹ thuật (Properties)	Đơn vị	Yêu cầu đạt (50/50)	Phương pháp thử (Test Method)
1	Cường độ chịu kéo đứt dọc (MD)	kN/m	≥ 50	ASTM D6637
2	Cường độ chịu kéo đứt ngang (CMD)	kN/m	≥ 50	ASTM D6637
3	Độ giãn dài khi đứt (Elongation)	%	≤ 3	ASTM D6637
4	Kích thước mắt lưới (Mesh size)	mm	12.7 × 12.7 hoặc 25.4 × 25.4	Thước kẹp cơ khí
5	Khả năng chịu nhiệt (Melting point)	°C	> 230	ASTM D276
6	Hàm lượng lớp phủ (Coating content)	%	≥ 10	ASTM D2584

💡 Ghi chú chuyên môn từ Kỹ sư thiết kế:

Trong bảng thông số trên, ngoài chỉ tiêu cường độ chịu kéo (≥ 50 kN/m), các kỹ sư giám sát cần đặc biệt lưu ý đến chỉ tiêu Độ giãn dài khi đứt (≤ 3%).

Tại sao con số này lại mang tính quyết định? Bê tông nhựa là một loại vật liệu đàn nhớt (viscoelastic), nó rất dễ bị nứt gãy trước khi chịu một biên độ giãn lớn. Nếu chúng ta dùng một loại lưới có độ giãn dài cao (ví dụ như lưới nhựa PP thông thường giãn tới 10-15%), thì khi bánh xe ép xuống, lớp thảm nhựa đã bị nứt toác ra rồi tấm lưới mới bắt đầu căng lên để chịu lực (quá muộn). Ngược lại, với độ giãn dài cực thấp (chỉ tối đa 3%), cốt sợi thủy tinh sẽ lập tức “gồng mình” gánh chịu ứng suất kéo ngay khi mặt đường vừa có xu hướng biến dạng, bảo vệ vẹn toàn cho lớp bê tông nhựa phía trên.

Ngoài ra, việc lựa chọn kích thước mắt lưới (12.7mm hay 25.4mm) sẽ phụ thuộc vào cấp phối đá dăm (Dmax) của lớp thảm bê tông nhựa. Mắt lưới phải đủ rộng để cốt liệu đá lọt qua, tạo thành các ngàm khóa cơ học, nhưng cũng không được quá to làm mất đi mật độ sợi chịu lực.

Phạm vi ứng dụng thực tế của dòng 50/50 kN/m

Trong công tác thiết kế mặt đường mềm, một kỹ sư giỏi không chỉ là người đưa ra giải pháp an toàn nhất, mà còn phải là người giải quyết xuất sắc bài toán kinh tế (Life Cycle Cost Analysis – LCCA). Việc sử dụng tràn lan lưới cường độ cao 100/100 kN/m cho mọi cấp đường sẽ dẫn đến sự lãng phí nghiêm trọng về ngân sách đầu tư do tạo ra “cường độ dư thừa” không cần thiết.

Với thông số chịu kéo 50 kN/m, dòng vật liệu này được tinh chỉnh để phục vụ hoàn hảo cho các hạng mục công trình có tải trọng khai thác từ nhẹ đến trung bình. Dưới đây là 3 phạm vi ứng dụng cốt lõi mà lưới 50/50 phát huy tối đa giá trị:

Nâng cấp mạng lưới giao thông nông thôn (GTNT) và đường huyện lộ

Các tuyến đường huyện, đường liên xã thường có đặc thù là nền đất yếu (chỉ số CBR thấp) và nguồn vốn đầu tư bảo trì hạn hẹp. Khi tiến hành thảm lại lớp bê tông nhựa mới trên nền mặt đường cũ đã xuống cấp, việc rải thêm một lớp lưới 50/50 sẽ khóa chặt các vết nứt hiện hữu, ngăn không cho chúng truyền lên lớp thảm mới (chống nứt phản ảnh). Giải pháp này kéo dài tuổi thọ khai thác của tuyến đường lên đáng kể mà không làm đội chi phí vật tư lên quá cao.

Đường nội bộ khu đô thị và hạ tầng khu công nghiệp

• Khu đô thị: Lưu lượng xe cộ đông đúc nhưng chủ yếu là xe ô tô con tải trọng nhẹ, tốc độ di chuyển chậm. Lưới 50/50 xử lý triệt để hiện tượng hằn lún vệt bánh xe tại các ngã tư, cụm đèn đỏ.
• Đường nội bộ khu công nghiệp: Tuyến đường này thường xuyên chịu tác động của xe tải chở hàng, xe luân chuyển nội bộ. Mức chịu lực 50 kN/m tạo ra một màng phân tán ứng suất vừa đủ cứng cáp, bảo vệ mặt đường khỏi sức cày xới và phanh hãm của các xe tải nhẹ và xe nâng.

Sửa chữa cục bộ và thi công các bãi đỗ xe

Thay vì phải bóc dỡ toàn bộ kết cấu nền đường khi xuất hiện tình trạng rạn nứt chân chim (Alligator cracking) hay ổ gà cục bộ, các đơn vị thi công chỉ cần cào bóc lớp mỏng, xử lý nền và trải lưới 50/50 ngay tại vị trí hư hỏng trước khi thảm vá. Ngoài ra, vật liệu này cũng được ứng dụng rộng rãi trong việc thi công thảm nhựa các bãi đỗ xe tĩnh (bãi đỗ xe siêu thị, bến bãi dân dụng), nơi tải trọng tĩnh tác dụng lâu dài trên một diện tích hẹp.

⚠️ Khuyến cáo phân định với dòng 100/100 kN/m:

Cần đặc biệt lưu ý, lưới 50/50 kN/m không được khuyến nghị sử dụng cho các dự án nâng cấp Quốc lộ, đường cao tốc hay cầu cảng biển. Ở những công trình này, áp lực từ xe tải nặng, xe container chạy với vận tốc cao liên tục tạo ra ứng suất động cực kỳ khủng khiếp. Khi đó, hồ sơ thiết kế bắt buộc phải chuyển sang sử dụng loại lưới cốt sợi thủy tinh 100/100 kN/m hoặc 120/120 kN/m để đảm bảo hệ số an toàn chống xé đứt. Việc nắm rõ giới hạn này giúp các kỹ sư tư vấn giám sát ra quyết định nghiệm thu vật tư chuẩn xác nhất tại công trường.

Tiêu chuẩn nghiệm thu vật liệu tại hiện trường

Công tác nghiệm thu vật tư đầu vào là chốt chặn QA/QC quan trọng nhất trước khi cho phép nhà thầu triển khai kéo trải trên mặt đường. Đối với lưới địa kỹ thuật cốt sợi thủy tinh, quy trình nghiệm thu của Tư vấn giám sát (TVGS) và Chủ đầu tư cần tuân thủ 3 bước kiểm soát chặt chẽ sau đây:

Kiểm tra hồ sơ pháp lý và chứng chỉ chất lượng

Bất kỳ cuộn lưới nào đưa vào công trình đều bắt buộc phải đi kèm với bộ chứng từ chứng minh nguồn gốc và chất lượng. Hồ sơ đệ trình cần có:

• Chứng nhận xuất xứ hàng hóa (CO) và Chứng nhận chất lượng (CQ) bản gốc hoặc bản sao y có dấu đỏ do nhà máy sản xuất cấp.
• Phiếu xuất kho, tem nhãn mác dán trên từng cuộn phải trùng khớp số lô (Lot number) với hồ sơ.
• Bản test xuất xưởng (Mill Test Report) thể hiện rõ thông số cường độ kéo đứt đạt chuẩn ≥ 50 kN/m và độ giãn dài ≤ 3%.

💡 Lời khuyên tối ưu tiến độ:

Để quá trình nghiệm thu hồ sơ với Chủ đầu tư diễn ra suôn sẻ, không bị ách tắc gây chậm tiến độ thảm nhựa, nhà thầu thi công nên yêu cầu đơn vị phân phối cung cấp trước bản scan chứng từ ngay ở bước duyệt giá vật tư. Quý nhà thầu có thể tham khảo bảng [báo giá lưới địa kỹ thuật cốt sợi thủy tinh 50/50] và yêu cầu trích xuất hồ sơ CO/CQ đầy đủ tại Tổng kho Xây Lắp Phú Sơn.

(Nhớ gắn link vào cụm trong ngoặc vuông trỏ về xaylapphuson.vn)

Nghiệm thu trực quan tại công trường

Đặc thù của vật liệu cốt sợi thủy tinh là có cường độ chịu kéo rất cao nhưng lại có tính giòn nếu bị tác động bẻ gập đột ngột. Do đó, khi hàng được tập kết về bãi, cán bộ kỹ thuật cần kiểm tra trực quan:

• Cuộn lưới phải còn nguyên lớp nilon (màng co) bảo vệ, không bị bục rách, ẩm ướt hay dính bùn đất.
• Bề mặt lưới khi cuộn ra phải phẳng. Lớp phủ bảo vệ (Bitumen/Polymer coating) phải có màu đen đồng đều, không bị bong tróc làm lộ lõi sợi thủy tinh màu trắng bên trong.
• Quyền từ chối: TVGS có quyền lập biên bản từ chối nghiệm thu các cuộn lưới bị bẹp rúm, có dấu hiệu bị gặm nhấm (chuột cắn) hoặc đứt gãy sợi dọc/ngang trong quá trình cẩu hạ, vận chuyển.

Lấy mẫu thí nghiệm độc lập (Phòng LAS-XD)

Song song với chứng từ của nhà máy, các dự án có nguồn vốn Nhà nước luôn yêu cầu lấy mẫu ngẫu nhiên tại hiện trường để gửi đến các phòng thí nghiệm hợp chuẩn (LAS-XD) nhằm kiểm định chéo.

• Quy cách cắt mẫu: Phải cắt bỏ khoảng 2-3 mét đầu cuộn (phần thường bị ảnh hưởng khi bốc xếp). Sau đó, cắt một tấm mẫu có chiều dài tối thiểu 1.0 mét dọc theo toàn bộ bề rộng của cuộn lưới (thường là khổ 2m hoặc 4m).
• Lưu ý “sống còn” khi thao tác lấy mẫu: Bắt buộc phải dùng dao rọc giấy hoặc kéo thật sắc để cắt. Sau khi cắt, mẫu thử phải được cuộn tròn lại (đường kính cuộn > 30cm) để mang đi thí nghiệm. Tuyệt đối không được gấp mép lưới (như gấp tờ giấy). Việc gấp mép sẽ bẻ gãy đứt các bó sợi thủy tinh tại nếp gấp, khiến kết quả test cường độ kéo đứt tại phòng LAS-XD bị sai lệch nghiêm trọng (báo Fail), ảnh hưởng trực tiếp đến uy tín của nhà cung cấp và nhà thầu.

Tóm tắt biện pháp thi công rải lưới 50/50 an toàn

Dù vật tư đầu vào có thông số cơ lý hoàn hảo đến đâu, nếu công tác kéo trải tại hiện trường thực hiện sai kỹ thuật, tấm lưới sẽ bị nhăn, phồng rộp và mất hoàn toàn khả năng chịu lực.

Dưới đây là Checklist 4 bước thi công chuẩn kỹ thuật dành riêng cho dòng lưới 50/50, giúp đội ngũ thi công và giám sát dễ dàng kiểm soát chất lượng ngay tại công trường:

Bước 1: Vệ sinh và xử lý bề mặt nền (Lớp móng/Lớp mặt cũ)

• • Bề mặt đường bắt buộc phải được quét dọn và dùng máy thổi bụi áp lực cao làm sạch hoàn toàn bùn đất, dầu mỡ, vật liệu rời rạc.
  • Các ổ gà, khe nứt lớn phải được trám vá san phẳng.
  • Yêu cầu tiên quyết: Mặt đường phải khô ráo hoàn toàn. Tuyệt đối không thi công khi trời mưa hoặc nền đường đang đọng nước ẩm ướt.

Bước 2: Tưới nhũ tương dính bám (Tack coat)

• • Sử dụng nhựa đường lỏng hoặc nhũ tương phân tách nhanh phun đều lên bề mặt.
  • Định mức tiêu chuẩn: Dao động từ 0.8 – 1.2 kg/m² (tùy thuộc vào độ nhám và độ rỗng của mặt đường cũ).
  • Phải chờ một khoảng thời gian để nhũ tương phân tách (chuyển từ màu nâu sang đen, chạm tay có độ dính nhưng không ướt) rồi mới tiến hành trải lưới.

Bước 3: Kéo trải vật liệu và thiết lập mối nối (Overlap)

• • Kéo trải cuộn lưới 50/50 dọc theo hướng tuyến giao thông (có thể rải bằng máy chuyên dụng hoặc kéo thủ công).
  • Nguyên tắc “3 Không”: Căng phẳng – Không chùng – Không tạo nếp gấp. Nếu mép lưới bị phồng, phải dùng chổi cứng ép chặt xuống mặt nhựa.
  • Tiêu chuẩn chồng mí: Chồng mí dọc (theo chiều cuộn) từ 10cm – 15cm. Chồng mí ngang (điểm nối giữa 2 cuộn) từ 15cm – 20cm. Tại các vị trí ngã tư, nếu có từ 3 lớp lưới trở lên chồng lên nhau, bắt buộc phải dùng kéo cắt bỏ phần thừa để nhũ tương có thể thẩm thấu qua bề mặt.

Bước 4: Kiểm soát an toàn khi lu lèn và thảm nhựa

• • Cấm tuyệt đối các phương tiện giao thông thông thường chạy qua lớp lưới vừa trải.
  • Xe chở bê tông nhựa (Asphalt) và máy lu khi di chuyển trên bề mặt lưới phải đi với tốc độ chậm, nghiêm cấm phanh gấp hoặc bẻ lái gắt làm xô lệch màng vật liệu gia cường.

Hỗ trợ công tác lập dự toán và đấu thầu:

Trong giai đoạn lập hồ sơ đấu thầu hoặc bóc tách khối lượng vật tư, việc tính toán chính xác chi phí đầu vào là yếu tố sống còn của nhà thầu. Để có cơ sở lập dự toán tối ưu nhất cho hạng mục gia cường mặt đường, các kỹ sư QS (Quantity Surveyor) và phòng mua sắm có thể tham khảo bảng [báo giá chiết khấu lưới địa kỹ thuật cốt sợi thủy tinh nhập khẩu] được cập nhật liên tục tại kho Vật Tư Phú Sơn.

(Nhớ gắn link vào cụm trong ngoặc vuông trỏ về xaylapphuson.vn)

Các câu hỏi thường gặp (FAQ)

Để làm rõ hơn các yếu tố chuyên môn hẹp trong quá trình bóc tách khối lượng và ra quyết định thiết kế, dưới đây là giải đáp cho 5 vấn đề kỹ thuật thường gặp nhất khi ứng dụng lưới địa 50/50:

Câu hỏi 1: Tại sao thi công đường nội bộ khu công nghiệp chỉ nên dùng lưới 50/50 thay vì 100/100?

Trả lời: Dưới góc độ cơ học và bài toán phân tích chi phí (LCCA), mặt đường nội bộ chủ yếu chịu tải trọng từ các phương tiện vận tải nhẹ và có vận tốc di chuyển chậm. Cường độ chịu kéo đứt 50 kN/m là mức lý tưởng, cung cấp vừa đủ độ cứng cơ học cần thiết để phân tán ứng suất và chống nứt hiệu quả. Nếu sử dụng loại 100/100 kN/m sẽ tạo ra tình trạng “cường độ dư thừa”, làm lãng phí ngân sách vật tư của dự án mà không mang lại thêm giá trị kỹ thuật hay tuổi thọ khai thác tương xứng.

Câu hỏi 2: Lưới địa 50/50 kết hợp tốt nhất với loại nhũ tương tưới dính bám nào tại hiện trường?

Trả lời: Vật liệu này kết hợp hoàn hảo nhất với nhựa đường đặc đun nóng hoặc các loại nhũ tương nhựa đường gốc Axit phân tách nhanh (ví dụ: tiêu chuẩn CRS-1, CRS-2). Việc sử dụng nhũ tương phân tách nhanh giúp rút ngắn thời gian chờ (Breaking time). Lớp phủ sẽ nhanh chóng chuyển từ màu nâu sang đen, tạo ra ngàm bám dính cực mạnh với nền đường cũ, cho phép xe rải thảm và máy lu lốp tiến vào khu vực thi công sớm hơn mà không sợ cuốn bóc hay xô lệch màng lưới.

Câu hỏi 3: Nên chọn kích thước mắt lưới 12.7×12.7mm hay 25.4×25.4mm khi thảm bê tông nhựa hạt mịn?

Trả lời: Khi thiết kế lớp phủ là bê tông nhựa hạt mịn (thường có cỡ hạt lớn nhất danh định là Dmax 9.5 hoặc Dmax 12.5), kích thước mắt lưới nhỏ 12.7×12.7mm là sự lựa chọn tối ưu nhất. Mắt lưới cỡ này vừa đủ rộng để các cốt liệu đá dăm nhỏ chèn lọt qua tạo thành ngàm khóa liên kết (Interlocking), đồng thời giúp gia tăng mật độ sợi thủy tinh trên một mét vuông bề mặt. Mật độ sợi dày hơn sẽ “khóa” chặt các vết rạn chân chim li ti trên lớp mặt đường cũ tốt hơn hẳn so với việc dùng mắt lưới thô 25.4mm.

Câu hỏi 4: Lưới địa cốt sợi thủy tinh 50/50 có sử dụng được để gia cường mặt đường bê tông xi măng cũ không?

Trả lời: Có, và đây là một ứng dụng cực kỳ phổ biến. Lưới cốt sợi thủy tinh thường được sử dụng như một lớp màng hấp thụ ứng suất (SAMI) khi tiến hành thảm một lớp bê tông nhựa mới (Asphalt Overlay) lên trên nền mặt đường bê tông xi măng cũ đã xuống cấp. Nó giúp ngăn chặn triệt để hiện tượng vết nứt phản ảnh từ các khe co giãn và vết nứt nẻ của tấm bê tông xi măng truyền ngược lên lớp thảm nhựa phía trên.

Câu hỏi 5: Hệ số bù hao hụt vật tư khi lập dự toán bóc tách khối lượng lưới 50/50 là bao nhiêu?

Trả lời: Trong quá trình lập dự toán, ngoài diện tích thiết kế thực tế của mặt đường, kỹ sư QS bắt buộc phải tính thêm hệ số hao hụt do yêu cầu thi công chồng mí (overlap). Với tiêu chuẩn chồng mí dọc 10cm – 15cm và mí ngang 15cm – 20cm, cộng thêm tỷ lệ hao hụt do phải cắt xén bỏ phần thừa tại các đoạn đường cong, ngã tư hoặc vòng xuyến, hệ số bù hao hụt vật tư an toàn thường dao động ở mức 5% đến 8% tổng diện tích cần trải.
